Pájecí nástroje a trysky

Datum: 04.10.2018
  |
Kategorie: Příslušenství k Expert 04.6 a 10.6
Přesné pájení a odpájení SMD socketů a pinů pomocí pájecích nástrojů a trysek Martin SMT.

Multi-Chip-RAM-Rework

Kvůli omezenému prostoru na plochých "ultra knihách" či moderních "tableto-počítačích" nelze již nainstalovat standardní paměťové moduly. V současné době jsou RAM integrované obvody připevněny přímo na desce plošných spojů. Proto není k dispozici jak rychlé a snadné rozšíření paměti, tak jednoduchá výměna RAM v případě jejího poškození. Složité přepracování RAM je jediných možným postupem k vyřešení problémů s pamětí v mobilních počítačích.

Vzhledem k tomu, že integrované paměťové moduly jsou dostupné pouze s omezenou kapacitou, musí být na jedné hlavní desce připevněno více SMD. Jedině tak lze realizovat celý objem RAM paměti. Existuje i 32 čipů RAM na jedné DPS. Nicméně v případě problémů s touto pamětí nemůže být chybný čip lokalizován - fyzicky musejí být vyměněny všechny RAM paměti!

V ideální případě lze tento proces provádět pomocí Multi-Chip-Rework trysek. Ty jsou speciálně navrženy a přizpůsobeny tak, aby odpovídaly rozměrům čipů a omezením hlavních desek pro konkrétní aplikaci. Optimalizovaný difuzér pro spalování horkých plynů uvnitř trysky dodává na desku plošných spojů optimální teplo a současně zahřívá všechny čipy zároveň. Vakuové přísavky umožňují společné vyzvednutí integrovaných RAM obvodů.

Výhodou technologie Multi-Chip-RAM-Rework je, že je zapotřebí pouze jeden cyklus a reflow proces se provádí pro 4, 8, 12 a 16 RAM zároveň.

Vhodné pro: EXPERT 10.6, EXPERT 04.6





Pájecí trysky pro µSMD

Odpájení malých a drobných komponent je výzvou. Malé SMD jsou velmi často umístěny těsně vedle sousedních součástek, které jsou také malé a lehké. Příliš vysoký průtok horkého plynu v průběhu ohřevu by mohl posunout sousední komponenty, a proto by se mu mělo zabránit. A protože mají tyto součástky malý tepelný objem, musí být rychle vyzvednuty z kapalné pájky.

µSMD pájecí trysky jsou speciálně navrženy pro práci s malými komponentami, QFN nebo CSP. Díky vakuu je součástka fixována na místě, zatímco horký plyn roztavuje pájené spoje. Pečlivě navržená tryska přesně vede horký plyn na správné místo na desce plošných spojů a sofwarové řešení Easy-Solder spouští ve správný okamžik vyzvednutí.

Nabídka µSMD pájecích trysek je následující:

  • pájecí tryska s vakuem 0,7 mm, položka DB50.0020
  • pájecí tryska s vakuem 1,0 mm, položka DB50.0021
  • pájecí tryska s vakuem 1,7 mm, položka DB50.0022

Vhodné pro: EXPERT 10.6, EXPERT 04.6



Pájecí nástroje pro speciální úlohy

Při optimalizaci tepelných profilů v rework aplikacích je pozornost obvykle zaměřena na jedinou SMD, zatímco v reflow pecích jsou profily přizpůsobeny tak, aby nejlépe vyhovovaly všem komponentám na desce plošných spojů. Přepracování často musí být velmi jemných procesem. Při použití předehřevů s horkým plynem v rework přístrojích se používají speciální pájecí nástroje, které poskytují nejlepší výsledky pro specifické požadavky aplikace.

Tyto pájecí nástroje:

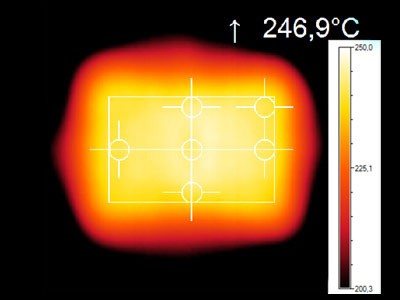

  • rovnoměrně rozdělují teplo napříč SMD (zvláště důležité pro velké BGA, citlivé CSP a sockety),
  • předcházejí nežádoucími ohřevu okolních oblastí díky speciální konstrukci trysek (tj. QFP, stínění, SMT konektory),
  • směřují teplo na pájené spoje a zamezují přetavení sousedních SMD.

Více než kdy jindy je při výrobě nezbytné maximalizovat kvalitu procesu. Pro proces opravy DPS to znamená, že přepracování musí být přesné a bezpečné. Pokud nejsou SMD jednotky přesně ohřáty, může tím trpět umístění a kvalita pájecího rozhraní:

  • rotace SMD, pokud není reflow komponent jednotná,
  • poškození elektroniky přehřátím určitého místa,
  • vytvoření mezer není stejné pro všechny pájecí spoje,
  • zvýšené stárnutí kvůli dlouhým časům zpracování.

Výhody pájecích nástrojů jsou zřejmé u oprav SMD konektorů (USB, síť, signál) nebo SMD-LED: pokud jsou plastové skříně příliš intenzivně ohřívány, mohou se začít deformovat LED čočky a mohou změnit svoji barvu.

Pájecí nástroje nabízejí flexibilitu a jsou připraveny pro budoucí použití a výzvy.

Vhodné pro: EXPERT 10.6, EXPERT 04.6
