APP nástroje

Datum: 04.10.2018
  |
Kategorie: Příslušenství k Expert 04.6 a 10.6
APP nástroje podporují důležité kroky v rework procesu a zajišťují reprodukovatelnost a spolehlivost.

APP nástroje podporují důležité kroky v rework procesu a zajišťují reprodukovatelnost a spolehlivost. Tyto nástroje mohou být použity s rework systémy rodiny EXPERT 10.6. Mechanické součásti současných systémů AVP jsou již připraveny a umožňují snadnou integraci.

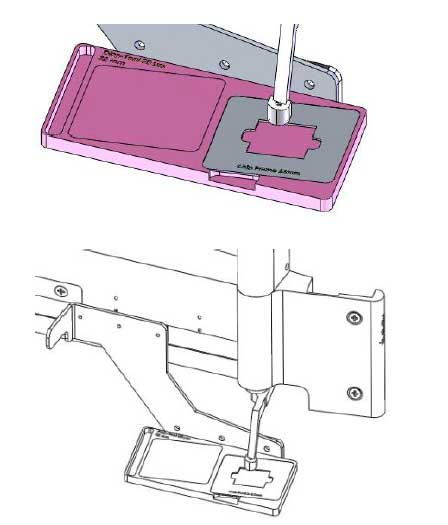

Nástroj pro tisk pasty

Při přepracování SMD, jejichž kontakty nebyly před tím pájeny, je potřeba nejdříve aplikovat pájku. Typickým příkladem jsou QFN součástky. Požadavky na proces spočívají v tom, že zbytková pájka nemůže být znovu použita. Dojde tedy k tomu, že  je pájka odstraněna a podložka je důkladně vyčištěna. Výzvou je použití čerstvé pasty pro proces pájení. Kvůli prostorovým omezením není obvykle možný tisk pájecí pasty přímo na povrch desky, nutností je tedy tisk čerstvé pájecí pasty na kontakty komponenty. Nástroj pro tisk pasty poskytuje další bezpečnost procesu a zvýšenou produktivitu.

Jaké jsou výhody:

  • Žádné  rozmazávání pájecí pasty při manipulaci s QFN, např. při zvedání součástky z šablony a umisťování.
  • Velmi flexibilní řešení, protože QFN jsou k dispozici v mnoha různých verzích.
  • Jednoduchá manipulace s nástroji.
  • Tisk pájky z vnější strany stroje zvyšuje produktivitu.
  • Šablona a držák jsou snadno oddělit pro usnadnění čištění.

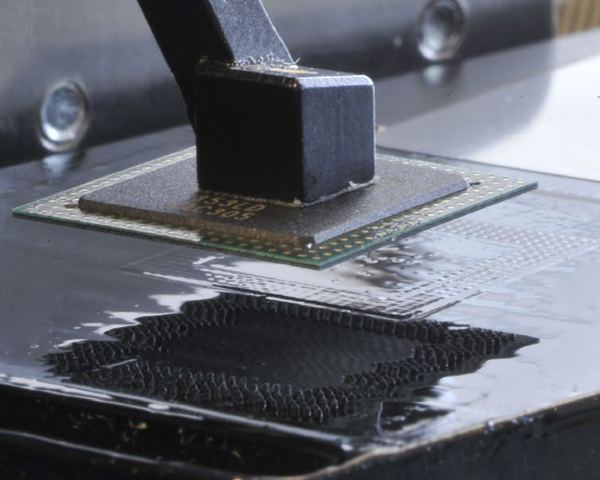

Nástroj pro namáčení tavidla

Použití tavidel v procesu přepracování je nevyhnutelné, protože podstatně zlepšují smáčení a proudění pájky. Obě tyto vlastnosti jsou důležité pro bezpečné oddělení a výměnu součástek a také pro čištění podložek.

V původních procesech montáže se tavidlo obvykle aplikuje tiskem jako složka pájecí pasty a téměř se úplně rozptýlí během reflow procesu. Při přepracování BGA / CSP se situace liší. Tavidla se běžně používají ručně a protože celá deska není zahřátá na teplotu pájení, zůstávají zbytky. Tyto usazeniny mohou nepříznivě ovlivnit životnost pájených spojů a je třeba se jim vyhnout. Správné množství tavidla na správná místa lze aplikovat pomocí nástroje pro namáčení tavidla.

Jaké jsou výhody:

  • nástroje s různou hloubkou pro přizpůsobení všem průměrům kuliček pájky,
  • příprava nástrojů, např. nasazení součástky, doplnění tavidla, aj., se provádní mimo stroj,
  • nástroje jsou uloženy mimo stroj, aby se tavidlo zbytečně nezahřívalo,
  • jednoduchá a intuitivní manipulace,
  • nástroj pro ideální uspořádání SMD s rámem čipů,
  • nástroj je také vhodný pro odpájecí zařízení,
  • namáčení tavidla a pájecí pasty.





µSMD nástroj

Vývoj ve výrobě komponent vede ke stále menším zařízením, které často přináší zvláštní výzvy při přepracování. Kromě pasivních SMD jsou nyní k dispozici také aktivní součástky velikosti 2 x 2 mm. Automatizované procesy montáže se s těmito rozměry vyrovnají, ruční manipulace s takovými SMD vyžadují vakuové pero a také mimořádnou dovednost a zručnost obsluhy. Nástroj µSMD umožňuje každému uživateli zařízení bezpečně a reprodukovatelně řídit proces přepracování.

Nástroje jsou dostupné pro: EXPERT 10.6

SF64.0520

nástroj pro tisk pasty

SF64.0525, SF64.0526, SF64.0527

nástroj pro namáčení tavidla
32 x 0,08 mm, / 0,15 mm / 0,22 mm

F64.0540

µSMD nástroj
